圆形摇摆筛

产品类别:精细筛分系列

咨询热线:15713736888

河南圆振机械厂服务宗旨

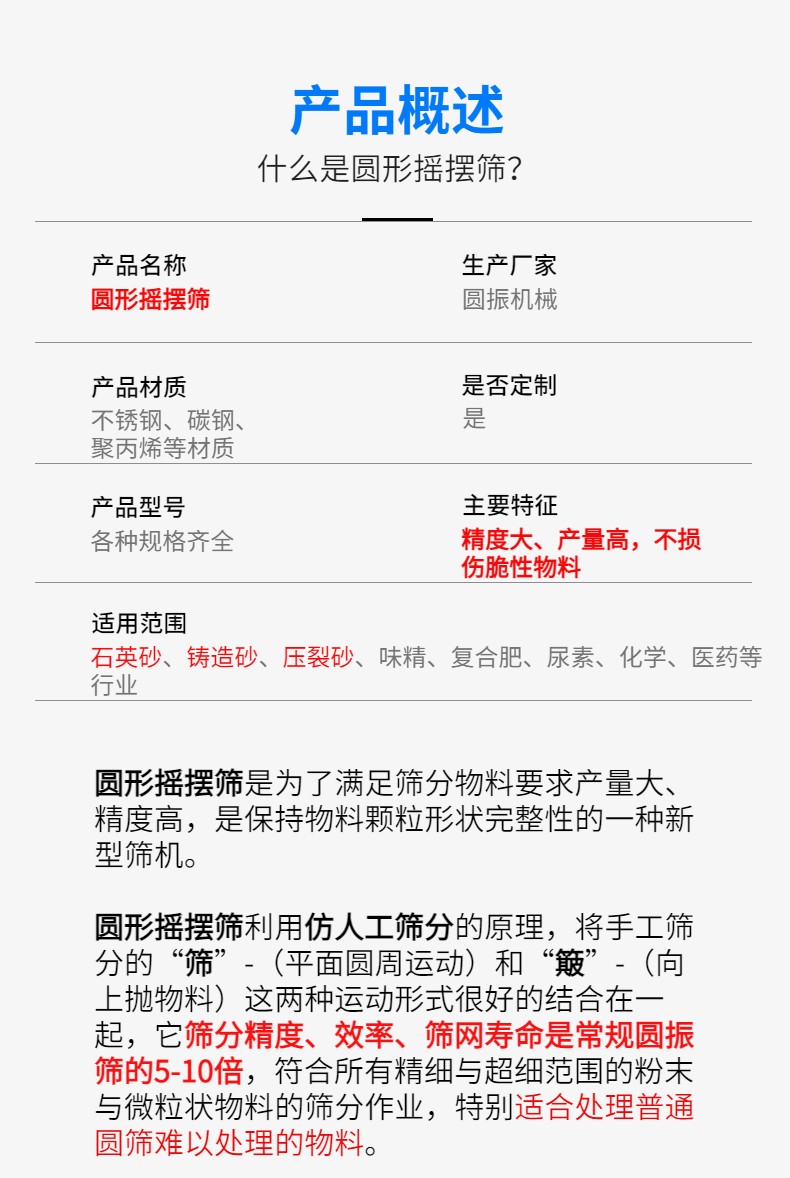

产品介绍:

河南圆振机械设计的圆形摇摆筛,是为了满足大产量,高精度筛分的厂家而特殊设计的一种高效筛分机,模仿人工摇摆筛,有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与超细范围的粉末与微粒状物料,适用于圆球状,圆柱状、片状等规则易破损、变形的物料筛分,特别适合难以处理的物料,适合产量大、场地受限或者物料易破损(如微丸制粒工艺)使用的圆形摇摆筛。一台圆形摇摆筛可以等同于3-5台旋振筛的产量。

河南圆振机械为您提供更先进的精细筛分设备,我们的目标是解决一切筛分难题。

设计原理:

河南圆振机械厂圆形摇摆筛工作原理图

摇摆筛的设计原理是多层叠加,以曲柄轴驱动实现动态平衡。基本的回转运动与人工筛分相类似,偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调。

在可调整倾角的刚性曲柄轴的驱动作用下,筛体可实现三维空间运动。即在圆周运动的基础上叠加垂直方向的上下运动,摆动的频率随 旋转速度、偏心度、径向角和切向角调整的大小而变化。

由于这种独特的设计,由此形成其工作参数的组合可以无穷的多,使得被筛分的颗粒或粉末可以所期望的速度在筛网层面上呈螺旋渐开运动,达到期望物料滞留在筛网层上的时间。所以说摇摆筛是一款非常经典惯用的筛分、过滤设备。而且他的筛分精度之高,可高达90-99%,这对于机械式筛分来说是比较可喜的,这还源于它是采用的仿人工筛分的原理,将手工筛分动作的"筛"平面圆周运动,和"簸"向上抛物料,这两种运动形式更好的结合在一起,这也突出了另一优点:可使筛分精度、筛分效率、筛网寿命在普通旋振筛的基础提高到5-10倍 。

精细筛网的网眼经常被颗粒、粉尘或静电聚集堵塞,这会影响筛分设备的工作性能并对筛分机的筛分精度有所影响。因此根据不同的筛分产品选择相应的清网装置系统具有重要的意义。振威摇摆筛分机采用圆形层叠式构造并具有三维运动效果, 非常容易安装各类清网装置系统。

产品细节:

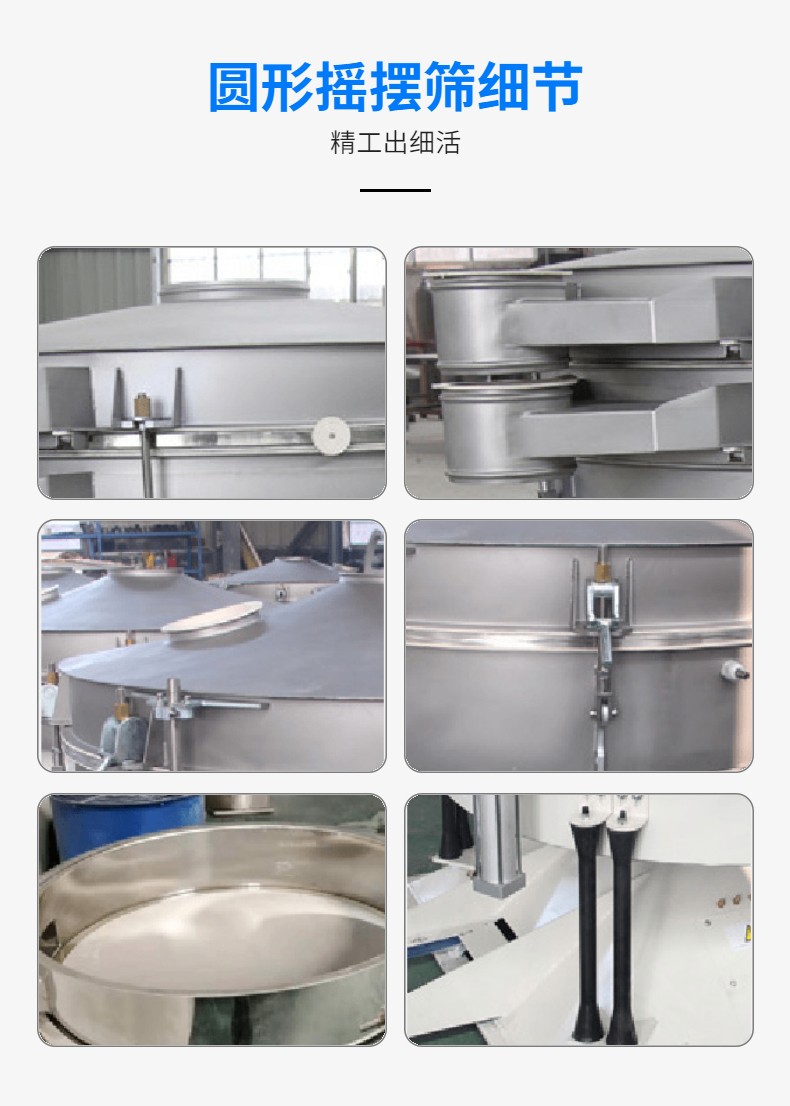

河南圆振机械厂圆形摇摆筛细节展示图

细节展示图圆形摇摆筛(河南圆振机械)

产品优点:

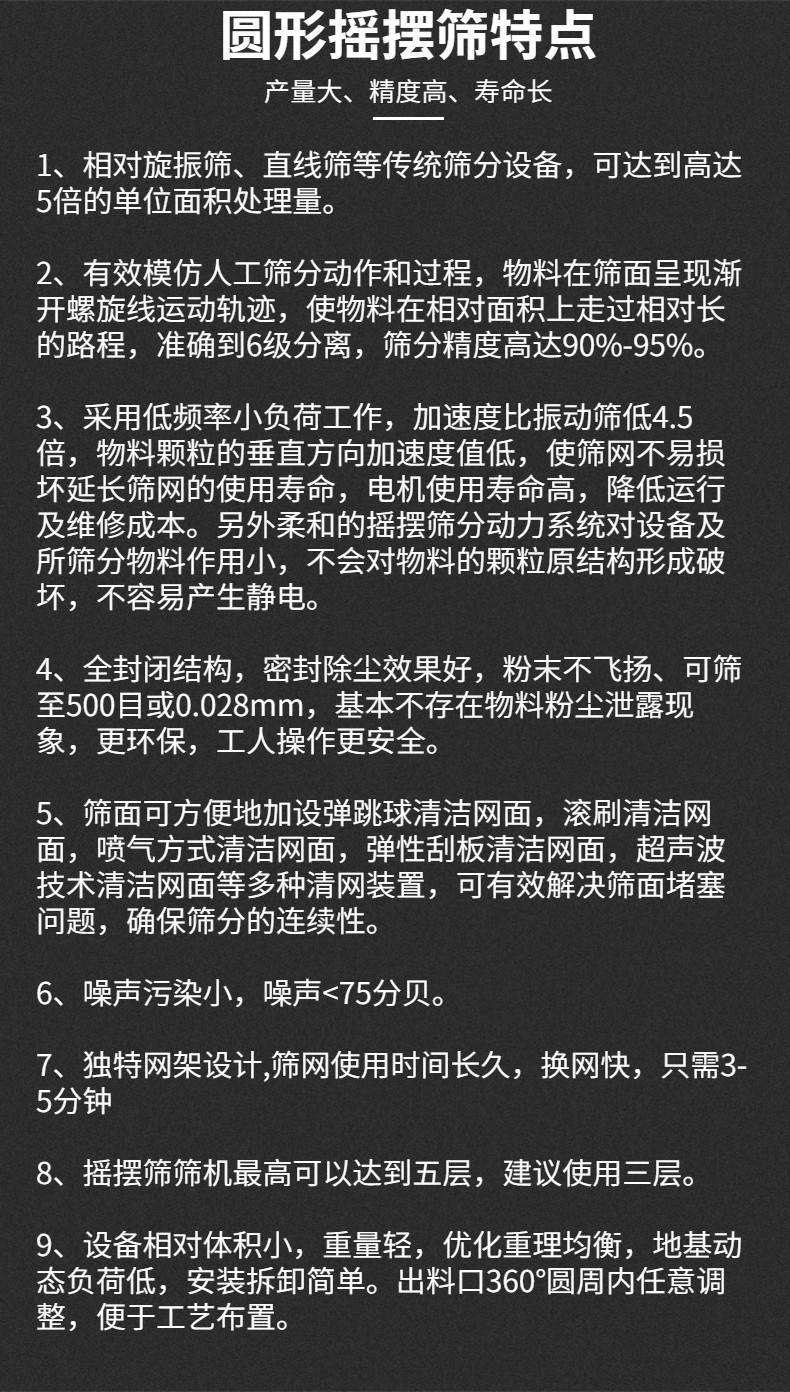

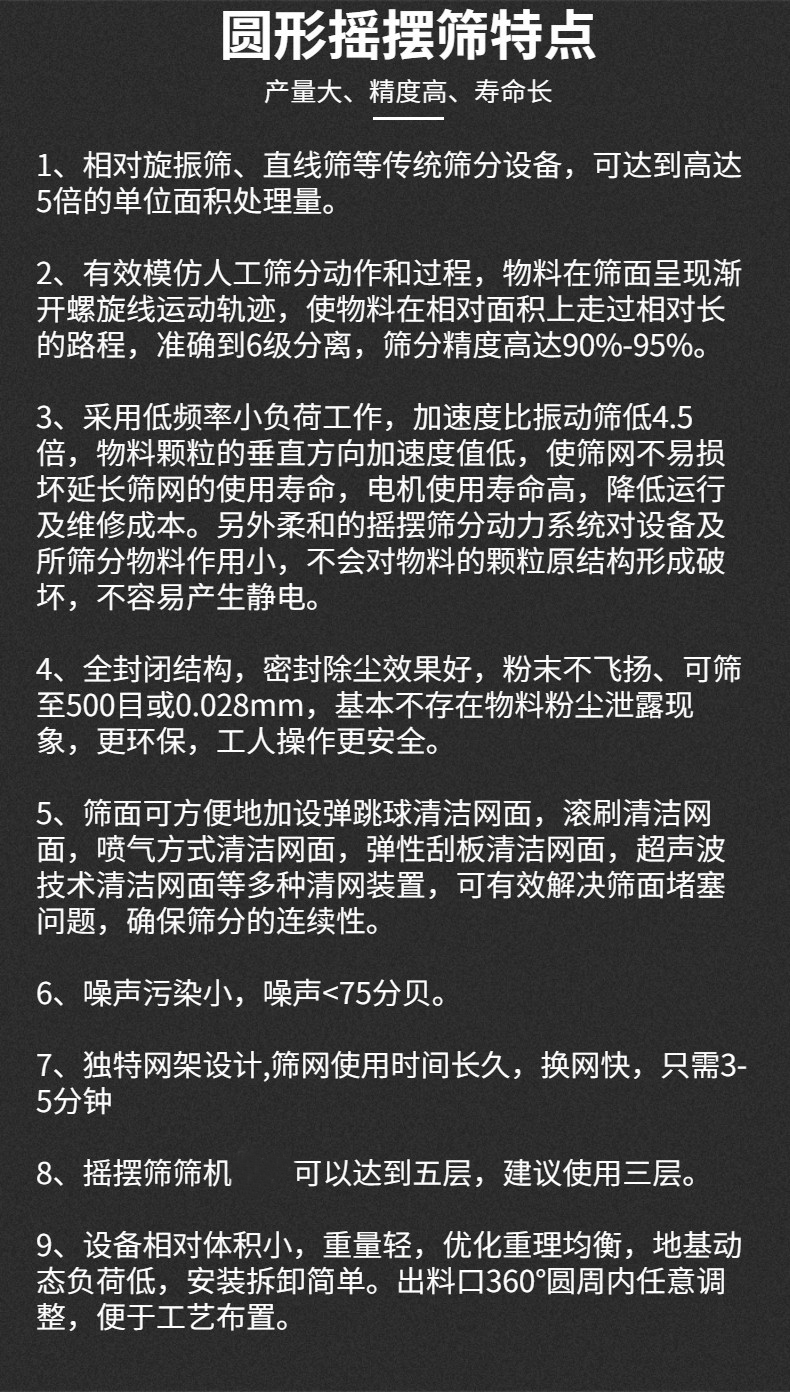

河南圆振机械厂圆形摇摆筛优点图

1、相对旋振筛、直线筛等传统筛分设备,可达到高达5倍的单位面积处理量。

2、有效模仿人工筛分动作和过程,物料在筛面呈现渐开螺旋线运动轨迹,使物料在相对面积上走过相对长的路程,准确到6级分离,筛分精度高达90%-95%。

3、采用低频率小负荷工作,加速度比振动筛低4.5倍,物料颗粒的垂直方向加速度值低,使筛网不易损坏延长筛网的使用寿命,电机使用寿命高,降低运行及维修成本。另外柔和的摇摆筛分动力系统对设备及所筛分物料作用小,不会对物料的颗粒原结构形成破坏,不容易产生静电。

4、全封闭结构,密封除尘效果好,粉末不飞扬、可筛至500目或0.028mm,基本不存在物料粉尘泄露现象,更环保,工人操作更安全。

5、筛面可方便地加设弹跳球清洁网面,滚刷清洁网面,喷气方式清洁网面,弹性刮板清洁网面,超声波技术清洁网面等多种清网装置,可有效解决筛面堵塞问题,确保筛分的连续性。

6、噪声污染小,噪声<75分贝。

7、独特网架设计,筛网使用时间长久,换网快,只需3-5分钟

8、摇摆筛筛机最高可以达到五层,建议使用三层。

9、设备相对体积小,重量轻,优化重理均衡,地基动态负荷低,安装拆卸简单。出料口360°圆周内任意调整,便于工艺布置。

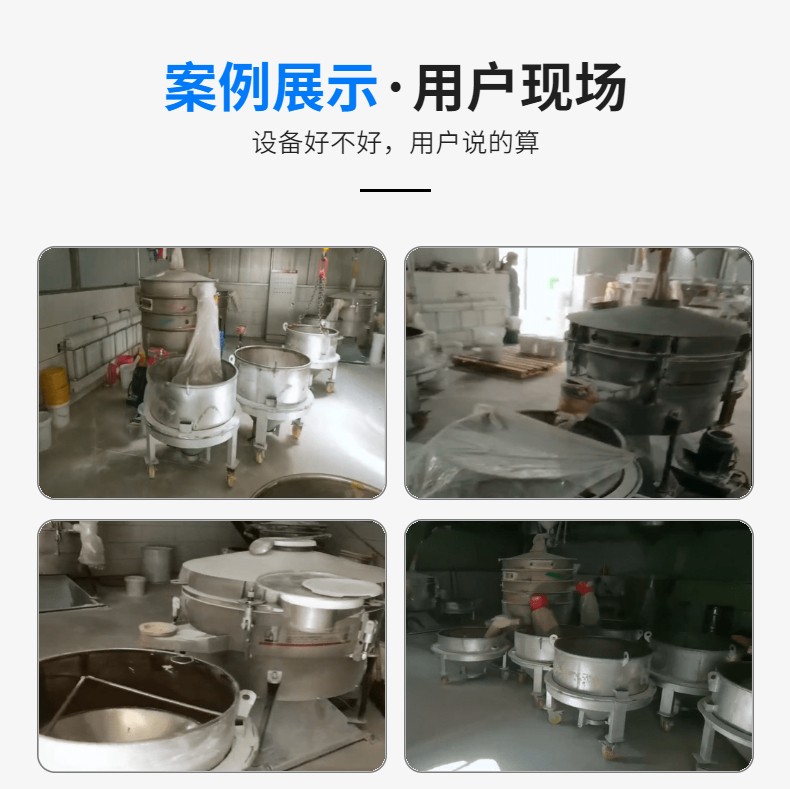

现场图片:

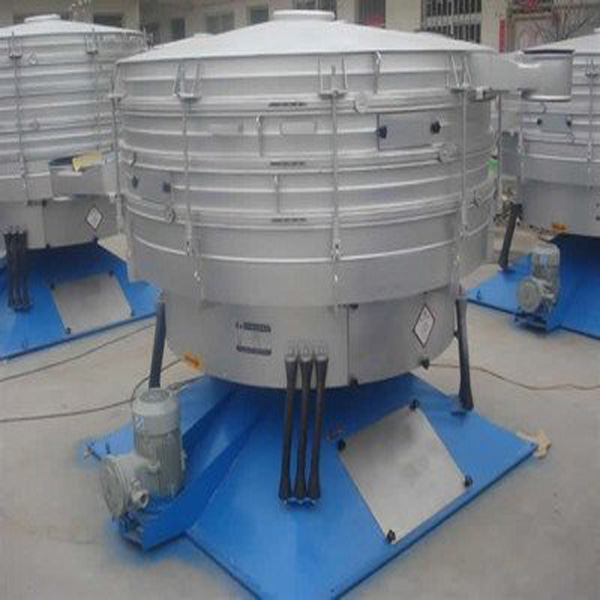

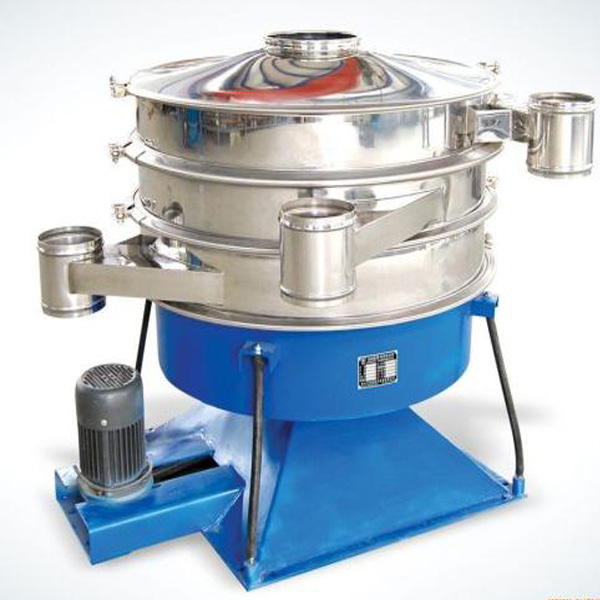

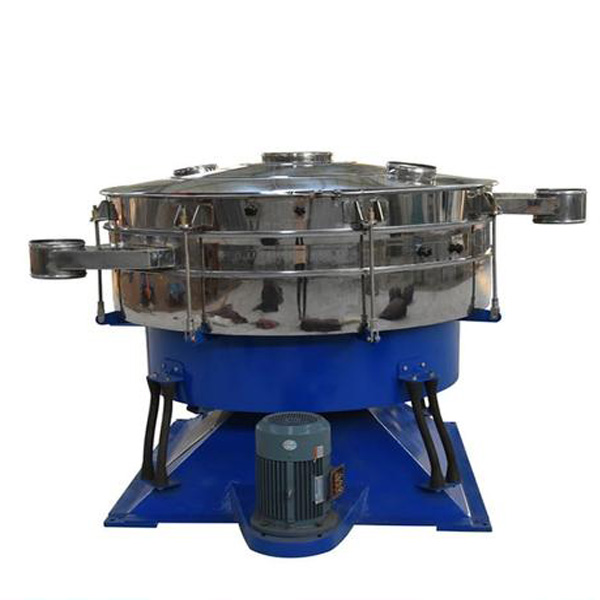

河南圆振机械厂圆形摇摆筛实物照片图

技术参数:

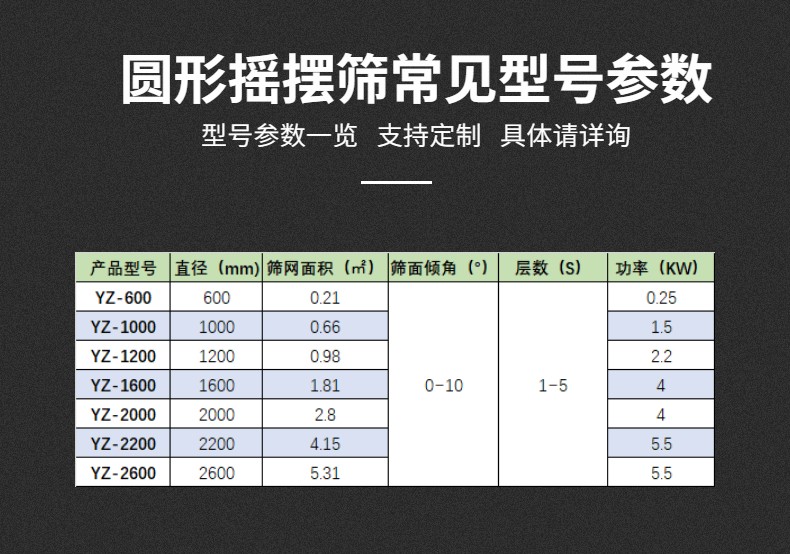

河南圆振机械厂圆形摇摆筛产品规格及参数图

适用范围:

10

河南圆振机械根据具体生产要求定制图
